Wymagania w zakresie bezpieczeństwa | | | |
1Model: | | | GET9402TJZPORT |

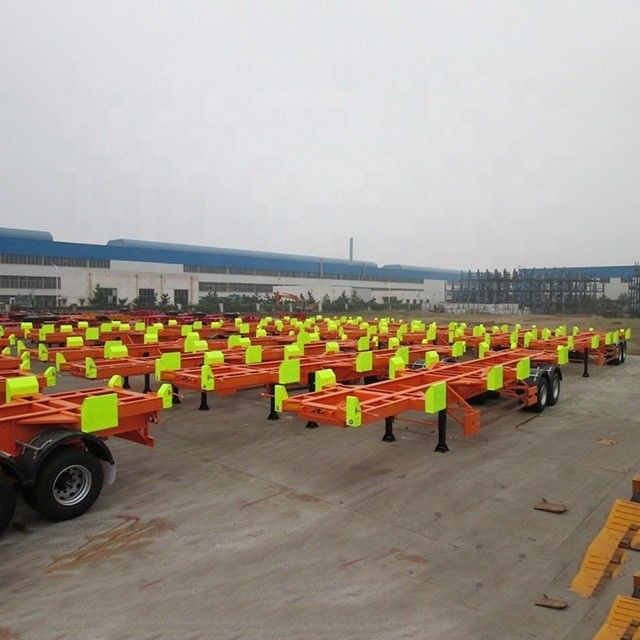

To podwozie jest przeznaczone do transportu 40 ′′ ISO kontener i dwa 20 'ISO kontener z Corner Guider i zamki do dopasowania do
Termianl Crane Vertical Loading and Quick demand, spełnia wszystkie wymagania D.O.T., A.A.R., ANSI, T.O.F.C., FMVSS, SAE i TTMA
specyfikacji. | | | |
2Ogólne | | | |
Całkowita długość | 46 stóp | 14,136 mm | |
Ogólna szerokość | 9 stóp | 2,740 mm | |
Ogólna wysokość | 5 stóp | 1550 mm | |
Wysokość piątego koła | 4 stóp | 1,200 mm | |
/ Lokalizacja przycisku | 4 stóp | 1,100 mm | Z tylnej strony przedniego podślizgu |
Położenie podwozia lądowania | 8 stóp | 2,420 mm | Z centrum Kingpin |
Rozciąganie osi | 4 stóp | 1,310 mm | |
Lokalizacja tandemu | 30 stóp | 9,100 mm | Od kolczyka do przedniego zawieszenia |
Waga tary | 16,540 Ibm | 7,500. kg | |
Ładunek użyteczny | 99,210 Ibm | 45,000. kg | |
3. STYLNE STRUKTURY I KOMONENTY | | | |
Światło główne | Głębokość: 450 mm (17,7")
Automatycznie walcowana wiązka główna ze stali stopowej o wysokiej wytrzymałości o wydajności 350 MPa, walcowana na gorąco wiązka I ASTM A572 klasy 50 lub równoważnej
(Q345) | | |
Włókna | Górne płaszcze: 14 mm (1/2 "),
Dolne płaszcze: 16 mm (2/3 ")
Wysokiej wytrzymałości, stali stopowej niskiej, o wydajności 350 MPa, walcowana na gorąco wiązka I, ASTM A572, klasa 50 lub równoważna (Q345) | | |
Złącze górne | 1/4 ′′ płytka z JOST 2 ′′ średnicy kwadratowego typu szpilki królewskiej według standardu SAE | | |
Przednie podparcie | kanał w kształcie U ze stali ASTM A572 klasy 50 o szerokości 7' x wysokości 6' x grubości 5/16 otwartej sekcji, tablica górna 3/8' | | |
Podtrzymywanie tylne | kanał w kształcie U ze stali ASTM A572 klasy 50 o szerokości 7' x wysokości 7' x grubości 5/16 otwartej sekcji, tablica górna 3/8' | | |
tylny zderzak | 100 x 100 mm (4 ′′ x 4 ′′) kwadratowy krok rury z spinalnym członkiem sekcji H | | |
| Pręt jest spawany do stojaków i wiązki głównej. | | |
Przewodnik i zamki kątowe | 4 pary rogu Zamki na boku i 2 pary rogu Guider w głowie i ogonie
Aby poprowadzić Contianer Zlokalizuj do kontenera Podwozie z pozycji pionowej i zabezpieczyć kontener poziomo i wzdłużnie
Ruchy są ograniczone podczas przemieszczania. Jest to tylko dla podwozia kontenera terminali | | |
Pociąg lądowy | Pojemność 25T (55.000 funtów), 2-prędkości 19 ′′ podróż z niskimi butami | | |
| Ręcznik skrętu znajduje się po stronie kierowcy podwozia. | | |
Wstrzymanie | mechaniczne zawieszenie tandemowe z sprężyny liściaste.
Opcje: zawieszenie powietrzne | | |
Oś | 150 mm (6") osi kwadratowe o pojemności 13T (28,660lb), tor 1840mm (72,5 ′′) tor, 420x 180mm (16,5 ′′X7 ′′) hamulca; łożysko TIMKEN / uszczelnienie, 37
spline, HALDEX 6.0?? automatyczne regulatory wolności, wnętrze wylotowe węzła; 10 węzłów sterowanych węzłem HUB z wbudowanym na zewnątrz bębnem ze stali odlewanej
(Opcje ABS)
Typ hamulca: hamulca bębnowy; opcja: typ tarczy
Producent: FUWA,Opcje: BPW,SAF | | |
Środki smarowe | Mobilith SHC007 smarownik syntetyczny z metalową osłoną | | |
Koła | 22.5 x 8.25 koła sterowane węzłem | | |
Opony | 11R22.5-14PR typ bezrury | | |
System hamulcowy | System hamulcowy podwójny, zawór awaryjny relajowy WABCO/HALDEX, OPCJE: system hamulcowy ABS | | |
| Phillips glad ręczny 12-0061 i 12-0081 i T30/30 układu hamulcowego komory | | |
| 3/8 ′′ niebieska rurka powietrzna do sterowania i 3/8 ′′ czerwona do zaopatrzenia, zbiorniki powietrza o pojemności 40L, spełniające FMVSS 121 | | |
Elektryczne | Optroniki 12-woltowe oświetlenie LED z napędem napędowym Phillips, spełniające normy DOT i SAE.
Oświetlenie LED. | | |
Malarstwo | Wystrzał ścierający wszystkich powierzchni metalowych nie mniejszy niż SA-2.5 w celu uzyskania czystej, gołej stali Powierzchnia zostanie pokryta farbą morską
o zawartości co najmniej 70% cynku- bogata w bazę i prawdziwa powłoka acrylowa alifatyczna uretanowa, opcjonalny kolor, grubość całkowita nie mniejsza niż 80 μm
po wyschnięciu membrany | | |
MISC | Oznakowanie standardowe GET, uchwyt dokumentu, taśma widoczna, 24x27 czarne gumowe klapy błotowe | | |
Opcja | Hubodometr, układ nadmuchu opon PSI | | |
