Podkreślić:
przyczepa do ładowarki niskiej
, Wylotowy przyczepa
Nazwa przyczepy: |
Przyczepa niskopodwoziowa |
model: |
9603TD16M |
Wymiary DxSxW: |
16000*3000*3100Mm |
Wymiary platformy załadunkowej: dł. x szer.: |
11500*3000 mm |
Maks. Ładunek: |
60T/60,000 |
Rozstaw osi: |
11775+1220+1220 mm |
Zwis przedni/tylny: |
550/1235 mm |
Kąt podejścia/zejścia (°): |
/16 |
Oś: |
3 zestawy FUWA Opcjonalnie: BPW SAF |
Zawieszenie: |
Resory piórowe mechaniczne, opcjonalnie: komora powietrzna, zawieszenie Argo Bogie |
Kołek obrotowy:: |
JOST 3,5" (90#), Opcjonalnie: 2" (50#) |
Podwozie: |
JOST 28T Typ połączenia Podwójna prędkość |
Układ hamulca: |
Dwuobwodowy elektropneumatyczny układ hamulcowy marki WABCO Opcjonalnie: ABS, EBS |
Opona: |
11.00R22.5, Opcjonalnie: 11.00R20,12.00R22.5 itd. |
Rampa załadowcza: |
Mechaniczna pomoc sprężynowa, opcjonalnie: hydrauliczna składana rampa |
Aplikacja: |
Logistyka kontenerowa, logistyka ładunków ogólnych |
Opcje specjalnych wymagań: |
Słupki boczne do ładunków o kształcie długim i okrągłym, ściana ochronna z przodu |

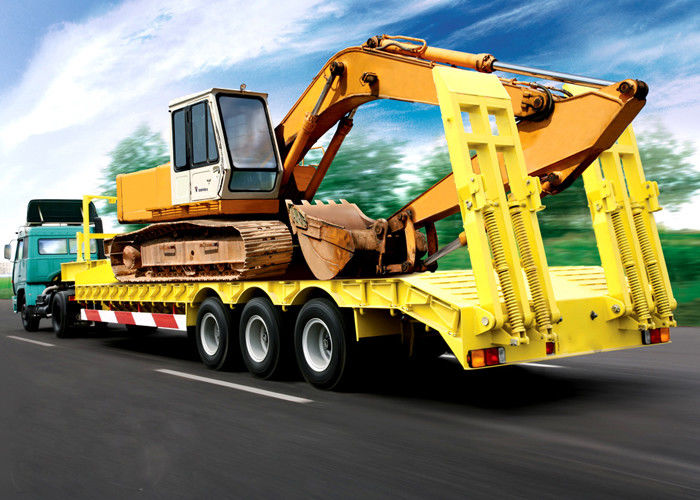

Naczepa niskopodwoziowa 16m 60T ze stałą gęsią szyją (FGN) z 3 osiami do ciężkich maszyn
Naczepy niskopodwoziowe są powszechnie stosowane do transportu pojazdów ciężarowych o dużej ładowności, takich jak ciągniki, autobusy, pojazdy specjalnego przeznaczenia, pojazdy szynowe, maszyny górnicze, maszyny leśne i inne ciężko załadowane towary.
1. Szybki podgląd 360 stopni naszych przyczep z platformą
2. Ogólne parametry przyczep ciężarowych z platformą
| Naczepa niskopodwoziowa 16m 60T ze stałą gęsią szyją (FGN) z 3 osiami do ciężkich maszyn |
9603TD16M |
| całkowity wymiar zewnętrzny (mm) |
długość |
16000 |
| szerokość |
3000 |
| wysokość (rozładunek) |
3100 |
| Wymiar pokładu załadunkowego (mm) |
długość |
11500 |
| szerokość |
3000 |
| DMC (kg) |
72000 |
| masa całkowita pojazdu (kg) |
12000 |
| ładowność znamionowa (kg) |
60000 |
| Rozstaw kół (mm) |
11775+1220+1220 |
| Bieżnik (mm) |
Bieżnik z przodu |
|
| Bieżnik z tyłu |
2480 |
| Zwis przedni / tylny (mm) |
550/1235 |
| Kąt natarcia/zejścia (°) |
/16 |
| Opony |
8,25R20*12 |
| OŚ |
15T FUWA*3 |
| wiosenny liść |
10/10/10 |
| Uwaga |
3. Konstrukcja stalowa i komponenty
| Belka główna |
Belka główna z automatycznym spawaniem ze stali niskostopowej o wysokiej wytrzymałości z walcowaną na gorąco belką dwuteową o wytrzymałości 350 MPa, ASTM A572 klasa 50 lub równoważna (Q345) |
| Kołnierze |
Stal niskostopowa o wysokiej wytrzymałości, walcowana na gorąco belka dwuteowa o wytrzymałości 350 MPa, ASTM A572 klasa 50 lub równoważna (Q345) |
| Niska podłoga platformy |
Płyta stalowa sprawdzona o grubości 1/5 cala (5 mm) ASTM A572 klasa 50 |
| Typ niskiej platformy |
Standardowa platforma prosta z rampą załadunkową
Opcja: 1. Konstrukcja środkowej wklęsłości
2. Odsłonięta prosta platforma z oponami |
| Górny łącznik |
Płytka odbiorcza 1/4” z kwadratowym sworzniem królewskim JOST o średnicy 2” zgodnie z normą SAE |
| Rampa załadunkowa |
Standardowa rampa załadunkowa ze wspomaganiem sprężynowym, nośność 50 ton
Opcje: Hydrauliczna rampa załadunkowa z pompą |
4. Przekładnie jezdne podwozia przyczepy kontenerowej i zawory bezpieczeństwa
| Podwozie |
Dwubiegowe, teleskopowe, ręczne podwozie Jost Or CIMC Brand 28T |
| Korba znajduje się po stronie kierowcy w podwoziu. |
| Zawieszenie przyczepy |
Mechaniczne zawieszenie typu tandem z resorami 3-piórowymi.
Opcje: zawieszenie pneumatyczne, zawieszenie wózka |
| Osie |
Osie kwadratowe 150 mm (6 cali) o udźwigu 13T/15T/16T/20T, 10 piast pilotowanych w PIASTACH z zewnętrznym bębnem ze staliwa (opcje ABS) Opcja: Typ tarczowy
Producent: FUWA, Opcje: BPW, SAF |
| Koła |
koło tarczowe stalowe, 10 otworów ISO, ; Opcja: Obręcz ze stopu aluminium |
| Opony |
Opony bezdętkowe , 8.25R15,8.25R20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5 ,
Producent: Double Coin, Triangle, Michelin, Firestone |
| Układ hamulcowy |
Dwuprzewodowy hamulec pneumatyczny, wąż i złącze SAE, zawór awaryjny przekaźnika WABCO, OPCJE: Układ hamulcowy ABS |
| Siłowniki hamulcowe sprężynowe T30/30, siłowniki hamulcowe T30 |
| Niebieski przewód powietrza 3/8” do sterowania i czerwony 3/8” do zasilania, zbiorniki powietrza o pojemności 40 l |
| Elektryczny |
OPTRONICS 12-woltowe oświetlenie LED z wiązką przewodów z uszczelką formy Phillips, spełnia standardy DOT i SAE.
Gniazdo::Gniazdo 7-stykowe, standard SAE, Chiny
Okablowanie: Kabel elektryczny chroniony rurką PCV na ramie głównej |
| Malarstwo |
Natryskiwanie elektroforetyczne, czyli powłoka na bazie wody, może zostać rozdzielona na rozpuszczalny w wodzie materiał błonotwórczy, który może tworzyć błonę w wodzie i przepływa do przeciwnej elektrody w polu elektrycznym prądu stałego i wytrąca się na powierzchni przedmiotu, tworząc warstwę powłoki |
| RÓŻNE |
GET standardowe oznakowanie, uchwyt na dokumenty, taśma odblaskowa, chlapacze stalowe lub z czarnej gumy |
| Opcja |
Hubodometr, system pompowania opon PSI |
5. Zaleta naszych naczep kontenerowych
DOSTOSOWANY PROJEKT
W oparciu o pełne zrozumienie i analizę środowiska transportowego różnych regionów, odnosząc się do milionów doświadczeń w produkcji naczep i prywatnego stanu klientów, projektujemy wszystkie przyczepy prywatnie dla różnych klientów.
NAJLEPSZA KONSTRUKCJA STALOWA
Materiał Wybierz stal niskostopową o wysokiej wytrzymałości i granicy plastyczności 350 mpa, która jest używana do spawanych belek dwuteowych i 235 mpa w innych produkowanych częściach, a oryginalne aluminium ALCOA do zbiorników i suchej skrzynki logistycznej.
SYSTEM OSI
Wysokiej jakości oś światowej marki BPW, SAF TO China Znanej marki FUWA, L1 o dużej nośności od 9T do 20T i opcjach ABS, aby spełnić pełne zapotrzebowanie wymagań.
UKŁAD ZAWIESZENIA
Wysokiej jakości zawieszenie światowej marki BPW, SAF TO China Znanej marki FUWA, L1, od typu płytowego z resorami piórowymi, typu wózka do typu Air-Spring i typu gumowego, aby dopasować się do różnych wymagań warunków dostawy ładunku
OPONY I FELGI
Wysokiej jakości opony światowej marki MICHELIN, BRIDGESTONE, PIRELLI, aż po chińską markę DOUBLE COIN, TRI-ANGLE, w połączeniu z FELGAMI od STALOWYCH po ALUMINIOWE.
SYSTEM KONTROLI BEZPIECZEŃSTWA
Światowej marki układ hamulcowy WABCO Zawory z ABS lub EBS, które zapewniają kontrolę nad przyczepą w każdym przypadku.
RAMPA ZAŁADUNKOWA
Wzmocniona rampa załadunkowa ze wspornikiem sprężynowym znajdująca się na końcu naczepy niskopodwoziowej.
Opcje: Hydrauliczna automatyczna rampa załadunkowa
6. Powiązana przyczepa ciężarowa dla logistyki kontenerowej
Jako wyspecjalizowany producent i eksporter pojazdów specjalnych, jako światowy producent pojazdów transportu drogowego, bierzemy pod uwagę prywatne wymagania klientów wraz z setkami naszych inżynierów jako naszą kluczową działalność. Wszystkie pojazdy zostały zaprojektowane oddzielnie zgodnie ze specjalnymi wymaganiami klienta i sytuacjami roboczymi.
Zakresy produktów:
1. Pojazdy logistyczne łańcucha chłodniczego
Od prefabrykowanych modułowych komór chłodniczych ze sprężarką do przechowywania ładunków, po izolowane i chłodnie oraz mobilne chłodnie z termokingami lub lodówkami transportowymi do dostarczania, wzbogacaj swój stół świeżymi warzywami i żywnością z całego świata dla lepszego życia w mieście.
2. Pojazdy-cysterny energetyczne
Z benzynowych i wysokoprężnych cystern stalowych i aluminiowych Transport paliw kopalnych; Izolowane zbiorniki ze stali nierdzewnej na świeży sok i mleko, które wspierają codzienne życie w mieście; Cysterny do transportu zielonej energii na LPG, CNG, LNG i ich cysterny magazynowe do stacji rozlewniczej w celu ochrony środowiska tworzą wartości środowiskowe dla lepszej przyszłości Ziemi.
3. Przyczepy do ciężarówek terminalowych:
Od naczep Mafi, podwozi kontenerowych i naczep szkieletowych po naczepy burtowe i naczepy z burtami z zamkami obrotowymi DO kontenerów dostawczych w pełni załadowanych ładunków na całym świecie, aby stworzyć międzynarodową wartość dla lepszego życia w miastach.
4. Przyczepy do transportu towarowegoOd naczep ze skrzynią, naczep z kurtyną dostarczają ładunki masowe i naczep niskopodwoziowych do maszyn budowlanych lub przemysłu ciężkiego, po wywrotki i przyczepy wywrotkowe dostarczające materiały budowlane do budowy naszej infrastruktury miejskiej w celu zbudowania ciepłego domu.
5. Pojazdy niestandardowe
Dzięki pełnemu wsparciu naszych zespołów technologicznych składających się z 200 inżynierów, mamy super moc, aby zaproponować dostosowane pojazdy specjalne, które zaspokoją Twoje specjalne wymagania, takie jak przyczepy do trzciny cukrowej dla Kenii i Etiopii; Naczepa Cotton Loader z osłonami skrzydeł, przyczepa z dyszlem do wyrębu małych kłód i przyczepa do wyrębu ogromnych kłód oraz ciężarówki do przewozu samochodów.
