| Instrukcja technologiczna |
| Materiał izolacyjny |
Wszystkie panele, podłoga i dach pudełka będą izolowane pianą poliuretanową (PU) o gęstości 45 kg/m3, która może osiągać wartość przewodności cieplnej 0,3 kcal/m3.
Wskaźnik wycieku gazu z izolacji ciała jest mniejszy niż 0,3 W/m2*k |
Materiał z włókien szklanych
|
Model
Wartości |
LAMILUX
Duży wpływ |
LAMILUX
Włókna z tkaniny |
LAMILUX
Wysoki połysk 4000 |
| Gęstość |
10,4 mm |
20,0 mm |
10,7 mm |
| Waga |
2250 g/m2 |
2650 g/m2 |
2340 g/m2 |
| Zawartość szkła |
48-52 % |
27-29 % |
20-24% |
| Siła gięcia |
305 N/mm2 |
170N/mm |
100 N/mm2 |
| Moduł zgięcia e |
8550 N/mm2 |
11700 N/mm2 |
4000N/mm2 |
| Wytrzymałość na rozciąganie |
240 N/mm2 |
80 N/mm |
55 N/mm2 |
| Moduł napędowy e |
14700 N/mm2 |
8100 /mm2 |
6000 N/mm2 |
| Siła uderzenia |
82 KJ/m2 |
|
|
| Klej |
Körapur 140 do montażu pudełka |
Körapur 672 +Köracur TH 650 dla kompozytu z warstwą paneli |
| Gęstość |
1.2 g/cm3 |
Gęstość |
|
| Wiszkość |
Właściwości pastowe, rozpraszające się, niepowlekłe |
- Körapur 672 |
1.66 (żywica) |
| Czas na tworzenie się skóry |
45 minut. |
- Köracur TH 650 |
1.23 (utwardzacz) |
| Oczyszczanie |
3 mm (pierwszy dzień) |
- mieszanina |
10,41 g/cm3 |
| Zmiana objętości |
7% |
Wiszkość |
|
| Twardość Brzeg A |
55 |
- żywica |
30 |
| Wyciąganie przy rozrywaniu |
400% |
- utwardzacz |
200 |
| Wytrzymałość na rozciąganie |
4 N/mm2 |
- mieszanina |
8000 MPa•s |
| Siła cięcia |
3 N/mm2 (w grubości warstwy 2 mm) |
Wskaźnik mieszania |
|
| Siła rozprzestrzeniania się łzy |
7 N/mm |
- żywica: harcer |
5: 1 jednostka masy |
| |
|
- żywica: harcer |
3.7 : 1 jednostka objętościowa |
| |
|
Żywotność garnka |
60 min. |
| |
|
Twardość brzeg D |
60 |
| |
|
|
-20°C: ok. 24 N/mm2 |
| |
|
|
+20°C: około 18,5 N/mm2 |
| |
|
Siła cięcia |
+80°C: około 5,2 N/mm2 |
| |
|
Wytrzymałość na rozciąganie |
18 N/mm2 |
| |
|
Konsumpcja |
250-300 g/m2 |
Panel sandwich:
Nie-FERRO PLAST Structure, bez żadnego metalu. |
Panel podłogowy
Konstrukcja |
a.Górna warstwa włókna szklane: 1,5 mm płytka szklana z LAMULUX High Impact Type z Niemiec. |
| b.Cała warstwa sklejki o grubości 12 mm |
| c.Izolacja poliuretanowa o grubości całkowitej 85,5 mm. gęstości 45 kg/m3 |
| d.Cała warstwa sklejki o grubości 4 mm |
| e.W dolnej warstwie: 2 mm płytki ze szkła włóknistego typu LAMULUX HG 400 z Niemiec. |
| f. Wprowadzenie wbudowanych w kwadratowe rury GRP elementów poprzecznych (85,5*60*2,5 mm) w celu utrzymania stanu siły poprzecznej paneli. |
| Opcje: aluminiowa tabliczka, aluminiowe kanały. |
Panel boczny i przedni
Konstrukcja |
a.Płytka zewnętrzna ze szkła włóknistego: 2 mm płytka ze szkła twardego typu LAMULUX HG 400 z Niemiec. |
| b.Izolacja poliuretanowa o grubości całkowitej 80 mm. gęstości 45 kg/m3 |
| c. Wewnętrzna warstwa włókna szklanego: 1,5 mm płytka z włókna szklanego typu LAMULUX IMPACT z Niemiec. |
Panel dachowy
Konstrukcja |
a.Przejściowa warstwa włókien szklanych: 2 mm płytka szklana z żelu z tkaniny LAMULUX z Niemiec. |
| b.Izolacja poliuretanowa o grubości całkowitej 80 mm. gęstości 45 kg/m3 |
| c. Wewnętrzna warstwa włókna szklanego: 1,5 mm płytka z włókna szklanego typu LAMULUX IMPACT z Niemiec. |
| Profil z włókna szklanego |
Mamy specjalnie zaprojektowany profil z włókna szklanego, który jest mocniejszy i zdrowszy niż aluminium. |
| WZDZIEJNY WZÓROK |
Wyciśnięty kąt 140 x 140 x 2 mm, wykonany z włókna szklanego, aby chronić róg i bok pudełka. |
| Obudowa zewnętrzna |
Wykonane z włókna szklanych, aby zmontować zestawy do pudełka i chronić boczną krawędź pudełka. |
| tylne drzwi |
Typ drzwi otwartych |
2 skrzydłowe tylne drzwi z GRP zewnętrzną i wewnętrzną skórą, całkowicie otwarte. |
| Wyroby drzwiowe |
Akcesoria wyposażone w drzwi wykonane są z stali nierdzewnej. 2 numery zamków typu kontenerowego plus uchwytujące drzwi. |
| Pieczęć drzwi |
Wszystkie krawędzie drzwi wyposażone są w podwójne profile aluminiowe i gumowe uszczelki EPDM. |
| Drzwi i zatyczki |
2 zestawy uchwytów drzwi ze stali nierdzewnej, mocno zamontowanych na płytkach wbudowanych do wnętrza paneli. |
| Ręcznik drzwi |
Rurowiec ze stali nierdzewnej do zamontowania przy lewych drzwiach, aby utrzymać osobę wchodzącą do pudełka. |
| Światła |
Wewnętrzne: |
Światło wewnętrzne LED typu 24V-8W, 2°C odporne na wilgoć. |
| Zewnętrzne: |
2+2 nie ma światła, z przodu i z tyłu na górze, z przodu jest biały, z tyłu czerwony. |
| Wzmocnienie przedniego panelu do montażu lodówki |
Płytka sklejkowa ((chłodziarka <= 50 kg) lub kwadratowa włókno szklana (chłodziarka> 50 kg) zaprojektowana jako ramka nośna do bezpiecznego przenoszenia jednostki chłodzącej, nadająca się do THERMO KING lub Carrier. |
| Rury odpływowe |
2 nr. PVC i aluminiowe rury U, 42 mm średnicy. kanalizacja z pokrywą kanalizacyjną na przednim końcu. |
| Podramy |
Stal węglowa 16Mn, wymiary według specyfikacji podwozia klienta |
| Opcje: Stop aluminium |
| Inne opcje |
| A) Drzwi boczne (jednoręczne) |
Wymiar na klienta
Jednoskrzydła otwarte |
| Opcje: podwójne skrzydła otwarte |
| B) Przebiórka (odnoszalna) |
Aby podzielić przestrzeń vana do różnych ładunków ładowania przestrzeni o różnej temperaturze (jeśli urządzenie chłodnicze może) |
| C) Kroski do mięsa |
Wiesić duże mięso lub ryby na dachu. |
| Zestawy z tworzyw sztucznych |
Drzwi boczne |
Zasłony z tworzyw sztucznych 3 mm grubości x 200 mm szerokości, pokryte, wystarczająco długie, aby pokryć całą wysokość drzwi bocznych. |
| tylne drzwi |
Zasłony z tworzyw sztucznych PVC o grubości 3 mm x szerokości 200 mm
Zasłony wiszą na kobiecej części ze stali nierdzewnej połączonej z męską częścią przymocowaną do dachu. |
| Lodówka |
Palenie, przewoźnik |
| Produkcja sprzętu i technologii |
1Cały zespół technologiczny z Niemiec, którzy przeszli na emeryturę z Koegla, Schmitz Cargobull AG, Krone i Uniwersytetu Niemiec.
2. Adopt the know-how and special equipments of Germany to produce the sandwich panels of refrigerated & insulated truck with Dry-IN-Dry method and at the Special Workshop with constant temperature and humidity to keep the quality of composite process of the PU , GLUE i włókna szklane.
3Wszystkie boczne drzwi wycięte z panelu kompletnego, aby zachować integralność panelu i dobry wygląd - widok z 13m grawerowania maszyn.
4Wszystkie materiały pochodzą z Niemiec. |

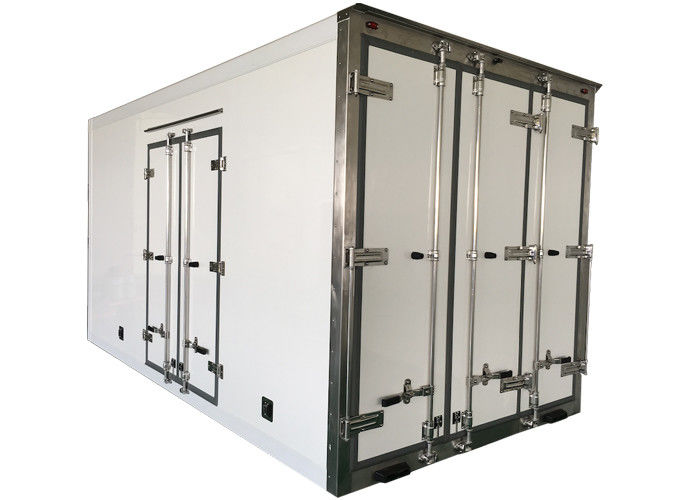

| Konstrukcja skrzynki |
1Cała karoseria jest złożona z sześciu paneli: płytki podłogowej, ściany przedniej, ściany bocznej, dachu i tylnej ściany.bez prętów skrzyżowych wewnątrz i na zewnątrz skóry wykonanej z poliestru wzmocnionego włóknem szklanym.
2. Użyj specjalnie zaprojektowanego wzmocnionego profilu włókna szklanych do montażu pudełka. Ułatw instalację i szybciej (1 jednostka pudełka / godzina) w dowolnym miejscu. Transport w typie zestawu, aby zaoszczędzić ładunek.
3. W przypadku stali nierdzewnej uzyskuje się doskonałą wartość izolacyjną. (bez przewodności cieplnej). |
| Znak pudełka |
Zestaw NON-FERRO PLAST to izolacyjny i zamrażający zestaw z elementami prefabrykowanymi o wysokiej zawartości wykonanymi z wysokiej jakości materiałów z włókna szklanego,z wysokiej wytrzymałości włókna szklane Profil do szybkiej i prostej instalacjiNieżelazowe mogą pozwolić ciału uzyskać dobrą funkcję izolacyjną i lekką ciężar martwy,Wykorzystujemy również proces łączenia kleju, aby wykorzystać ten materiał do budowy pudełek z całkowicie parowymi powierzchniami, aby uzyskać lepszą izolację i równowagę temperatury wewnątrz.
Jest odpowiedni dla wszystkich marek i modeli pojazdów.
Wymogi dotyczące instalacji:
Kran lub alternatywne urządzenia podnoszące
Standardowe narzędzia montażowe, np. śrubokręt pneumatyczny, klucze francuskie itp.
KIT FERROPLAST:
Przygotuj podwozie.
Zamontowanie ramy częściowej i płyty podłogowej na podwoziu
Wstawienie ścian bocznych, przednich i tylnych oraz dachu
Zainstalować wymagane opcje
Wykończenie |
